Pengertian dan Definisi
Flowchart
Flowchart atau Bagan alir adalah bagan (chart)
yang menunjukkan alir (flow) di dalam program atau prosedur sistem
secara logika. Bagan alir (flowchart) digunakan terutama untuk alat bantu komunikasi
dan untuk dokumentasi.
Jenis jenis Flowchart
Ada beberapa jenis flowchart diantaranya:
1.
Bagan
alir sistem (systems flowchart).
2.
Bagan
alir dokumen (document flowchart).
3.
Bagan
alir skematik (schematic flowchart).
4.
Bagan
alir program (program flowchart).
5.
Bagan
alir proses (process flowchart).
System Flowchart
System flowchart dapat didefinisikan sebagai bagan yang
menunjukkan arus pekerjaan secara keseluruhan dari sistem. Bagan ini
menjelaskan urut-urutan dari prosedur-prosedur yang ada di dalam sistem. Bagan
alir sistem menunjukkan apa yang dikerjakan di sistem.
Document Flowchart
Bagan alir dokumen (document flowchart) atau
disebut juga bagan alir formulir (form flowchart)
atau paperwork flowchart merupakan bagan alir yang menunjukkan arus dari
laporan dan formulir termasuk tembusan-tembusannya.
Schematic Flowchart
Bagan alir skematik (schematic flowchart) merupakan bagan
alir yang mirip dengan bagan alir sistem, yaitu untuk menggambarkan prosedur di
dalam sistem. Perbedaannya adalah, bagan alir skematik selain menggunakan
simbol-simbol bagan alir sistem, juga menggunakan gambar-gambar komputer dan peralatan
lainnya yang digunakan.
Maksud penggunaan gambar-gambar ini adalah untuk memudahkan
komunikasi kepada orang yang kurang paham dengan simbol-simbol bagan alir.
Penggunaan gambar-gambar ini memudahkan untuk dipahami, tetapi
sulit dan lama menggambarnya.
Program Flowchart
Bagan alir program (program flowchart)
merupakan bagan yang menjelaskan secara rinci langkah-langkah dari proses
program. Bagan alir program dibuat dari derivikasi bagan alir sistem.
Bagan alir program dapat terdiri dari dua macam, yaitu bagan
alir logika program (program logic flowchart) dan bagan alir
program komputer terinci (detailed computer program flowchart).
Bagan alir logika program digunakan untuk menggambarkan tiap-tiap langkah di
dalam program komputer secara logika.
Bagan alat- logika program ini dipersiapkan oleh analis sistem.
Gambar berikut menunjukkan bagan alir logika program. Bagan alir program
komputer terinci (detailed computer program flow-chart) digunakan
untuk menggambarkan instruksi-instruksi program komputer secara terinci. Bagan
alir ini dipersiapkan oleh pemrogram.
Process Flowchart
Bagan alir proses (process flowchart)
merupakan bagan alir yang banyak digunakan di teknik industri. Bagan alir ini
juga berguna bagi analis sistem untuk menggambarkan proses dalam suatu
prosedur.
Simbol dan Notasi Flowchart
Dipakai sebagai alat Bantu menggambarkan proses
di dalam program. Dan dibagi menjadi
tiga kelompok :
♦ Flow
Direction Symbols ♦
dipakai untuk menggabungkan antara symbol yang satu dengan symbol lainnya

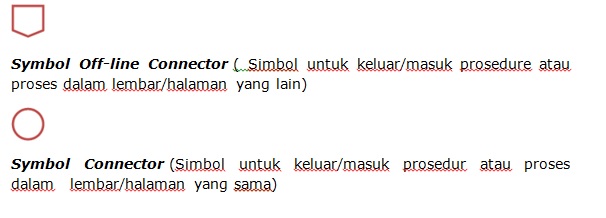

Symbol dokumen (symbol yang menyatakan input berasal dari
dokumen dalam bentuk kertas atau output dicetak ke kertas)
Pedoman
Membuat Flowchart
Bila seorang analis dan programmer akan membuat flowchart,
ada beberapa petunjuk yang harus diperhatikan, seperti:
1.
Flowchart
digambarkan dari halaman atas ke bawah dan dari kiri kekanan.
2.
Aktivitas
yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus
dapat dimengerti oleh pembacanya.
3.
Kapan
aktivitas dimulai dan berakhir harus ditentukan secara jelas.
4.
Setiap
langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja
5.
Setiap
langkah dari aktivitas harus berada pada urutan yang benar.
6.
Lingkup
dan range dari aktifitas yang sedang digambarkan harus di telusuri dengan
hati-hati. Percabangan-percabangan yang memotong aktivitas yang sedang
digambarkan tidak perlu digambarkan pada flowchart yang sama. Simbol konektor
harus digunakan dan percabangannya diletakan pada halaman yang terpisah atau
hilangkan seluruhnya bila percabangannya tidak berkaitan dengan sistem.
7.
Gunakan
simbol-simbol flowchart yang standar.
